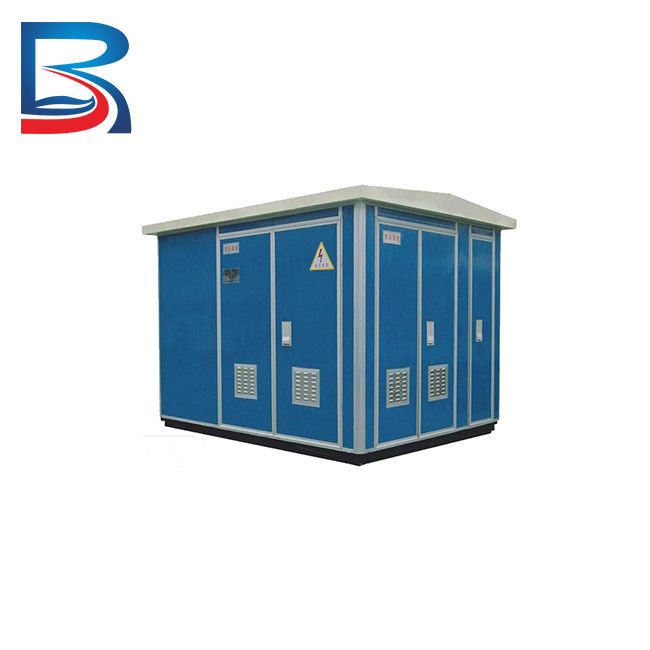

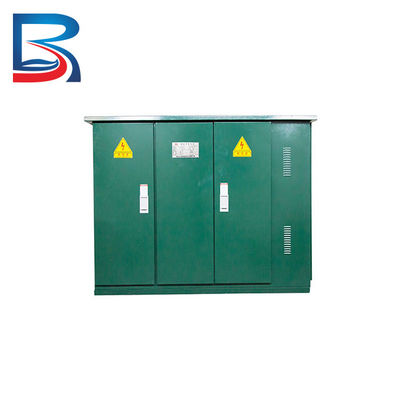

기차역과 고속도로를 위한 TNB 소형 트랜스포머 지국

기차역과 고속도로를 위한 실내 실외형 TNB 소형 지국

제품 설명

박스-타입 지국 (짧은 것을 위한 박스 서브로서 언급되) 어떤 와이어링 구조에 따라 하이-볼타게 개폐기, 배전 변압기, 저전압 개폐기, 에너지 측정 장비와 무효전력보상 장치를 1 또는 여러 박스에 결합시키는 전력 분배 장비의 소형 전체 세트입니다.

그것은 전선을 따라 그리고 유통을 위해 전력 분배의 수단으로서의 10/0.4KV 3상 AC 시스템의 용도에 적합합니다. 똑같은 능력의 유럽 박스-타입 지국과 비교하여, 미국 박스-타입 지국은 더 합리적인 구조를 가집니다. 힘든 방열과 임팩트링 출력을 만들면서, 유럽 박스-타입 지국은 트랜스 칸막이에서 고온을 초래하는 똑같은 금속 셸에서 트랜스와 보통 하이-볼타게 전기 장비를 설치합니다.

덧붙여, 유럽 박스-타입 지국은 보통 고전압 부하 스위치와 퓨즈와 더 큰 차원의 결과를 초래한 박스에서 저전압 개폐기를 사용합니다. 미국 박스-타입 지국은 구조에 유럽 박스-타입 지국과 다릅니다. 설계 가능성으로부터, 저전압 칸막이와 트랜스 칸막이와 하이-볼타게 칸막이는 T자 모양에서 그러나 십자 형상에서 배열되지 않습니다. 구조적 가능성으로부터, 박스-타입 지국의 이런 유형은 두 파트로 분할됩니다 : 전방 및 후방.

높고 낮전압 단자 블록, 로드 스위치 작동 핸들, 부분적 스위치, 플러그인 휴즈, 유량 게이지, 기타 등등을 규제하는 무부하 전압을 포함하여 앞면은 높고 낮전압 작동 간격을 포함합니다. 후방부는 오일 탱크와 냉각 장치이며, 변압기 권선, 철심, 고전압 부하 스위치와 퓨즈가 위치됩니다. 피뢰기는 또한 오일에 잠긴 금속 산화물 피뢰기를 사용합니다. 석유 베개를 제거하고, 방열을 쉽게 하면서, 트랜스는 상수 석유의 원리에 따라 설계된 봉인한 오일 탱크와 공기에 노출된 오일 탱크와 냉각 장치로, 가스 갭 량을 사용합니다.

저전압 회로 차단기는 플라스틱 쉘 회로 차단기를 주요 차단기와 도출 회선 차단기로 이용합니다. 그것의 단순화된 구조 때문에, 박스-타입 지국의 이런 유형의 발자국과 크기는 매우 감소됩니다. 그것의 작은 사이즈와 일방적 문 때문에, 그것의 필요한 발자국은 그렇게 단지 유럽 박스-타입 지국의 1/4이고 그것의 크기가 단지 똑같은 능력의 유럽 박스-타입 지국의 5분의 1 내지 1/3입니다.

미국 박스-타입 지국은 고전압 부분을 보호하기 위해 퓨즈를 사용하고 보호 방법을 같은 저전압 부를 보호하기 위한 플라스틱 쉘 자동 기중 차단기가 중국 10kV 배전 변압기에 사용했습니다. 하이-볼타게 퓨즈가 트랜스에서 내부 결함을 보호하는 반면에, 자동 기중 차단기는 저전압 사이드 라인 과전류와 단락과 부족 전압 단층을 보호합니다. 미국 박스-타입 지국의 단점은 로드 스위치가 성능을 감소시키는 아세틸렌과 같은 유해 가스를 생산하면서, 아크에 의해 탄화되고 분해되기 위한 석유를 야기시키는 석유에 몰입하고, 사고를 유발했다는 것입니다.

덧붙여, 어떤 눈에 보이는 절분이 있다고 유지를 위해 그것을 불편하게 하지 않습니다. 미국에서 사용된 저전압 보호와 과금 데이터 수록 방법이 중국에서 사용된 그것들과 다르기 때문에, 미국 박스-타입 지국은 저전압 보호와 미터링이 딸려 있지 않습니다.

국내 사용자들의 필요를 충족시켜 주기 위해, 가정적으로 제조하는 박스-타입 지국은 저전압 부에 저전압 분포 캐비넷을 갖추고 있습니다. 박스-타입 지국이 오랜 기간 동안 직사광선을 향하고 있기 때문에, 고전압 부분 단층으로 이어질 수 있는 그들을 제대로 열부하와 단락 전류를 끊을 수 없게 하면서, 그것은 플라스틱 쉘 회로 차단기의 방열에 영향을 미칩니다.

상술

업체 정보

1.초칭 보슨 전기적 Co., Ltd．는 1996년에 확립되고, 편리 수송으로, 중국을 초칭 바난 지역에 위치하고 8,000 평방미터의 영역에 걸칩니다.

2.40.5kV 내지 0.22kV의 높고 낮전압 배전반의 연구 개발, 제조업, 설치와 전체 세트을 판매와 제어 장비에서 바쳐집니다.

3.more는 20 CCC / CQC 증명서, IP65의 가장 높은 보호 수준과 4500 미터의 고도 환경을 위한 요구하고 인사하세요는 것보다, GB / T19001 : 2016 /ISO9001을 얻으세요 :2015 품질 관리 시스템 인증,

4.완전한 제품 개발 부분, 디자인 팀.

5.기계적인 특수 컴퓨터와 전기적 CAD 설계 소프트웨어 시스템을 이용하여 다양한 종류의 생성물 구조와 제조 설계.

6.고품질 품질을 보증하기 위한 완전한 사찰과 계측과 시험 장비.

7.CNC 처리 장비와 용접 장비와 감아올리기 장치를 포함하는 완전한 생산 라인이 내각 생산을 요구했다고, 버스바 굽힘 장비, 주석을 입힌 장비, 전동 공구와 다른 조립 생산 장치는 완전한 조립체 생산을 요구했습니다.

8.10건 제품 발명 특허와 유틸리티 모델 특허 보다 더 .

9.맨먼저 모토 품질 첫 번째, 고객을 기반으로 한 훌륭한 서비스, 생존 철저한 품질, 개발 연대 수송 봉사, 지속적인 개선

재료

1.캐비넷 도어는 50%까지 동일 재료의 구조 세기를 증가시키는 두배 경사진 가장자리 과정을 채택합니다.

2.설치 홀은 모두 80%상 미끄러져 움직이는 와이어 상황을 감소시키는 다층 스탬핑과 탄력 프로세스를 사용하여 만들어집니다.

3.주입구와 배출 홀은 압도적 홀과 정사각형 홀의 혼성 구조를 채택하며, 그것이 유연하게 현장 설치 동안 선택될 수 있습니다.

4.박스는 50%까지 동일 재료의 구조 세기를 증가시키는 이중 접힘 과정을 채택합니다.

5.제어 회로는 매우 팬의 연소를 감소시키는 디버깅 모드와 화재 프로텍션 모드의 복합 설계를 채택하고 물 펌프 장비가 디버깅 동안 소방의 설계를 했습니다.

장점

1.우수한 품질

2.24 시간 서비스

3.전문적 디자인

4.선진 기술

5.빠른 전달
